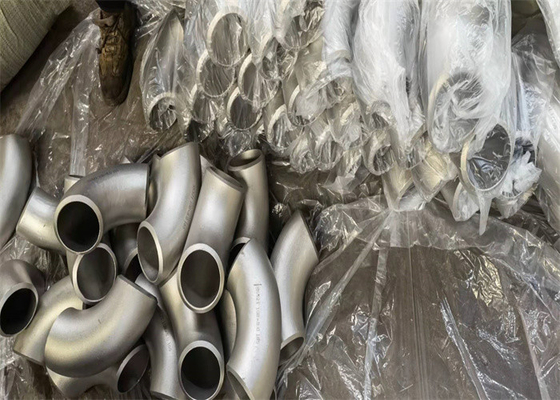

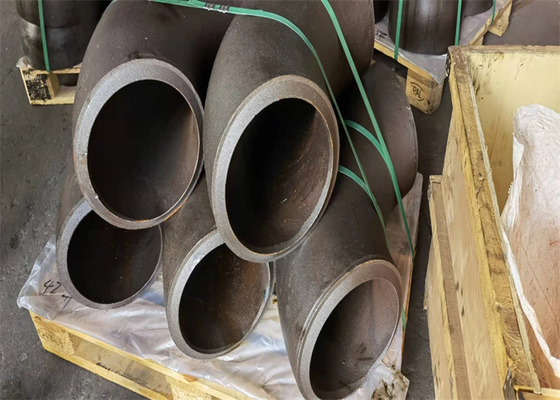

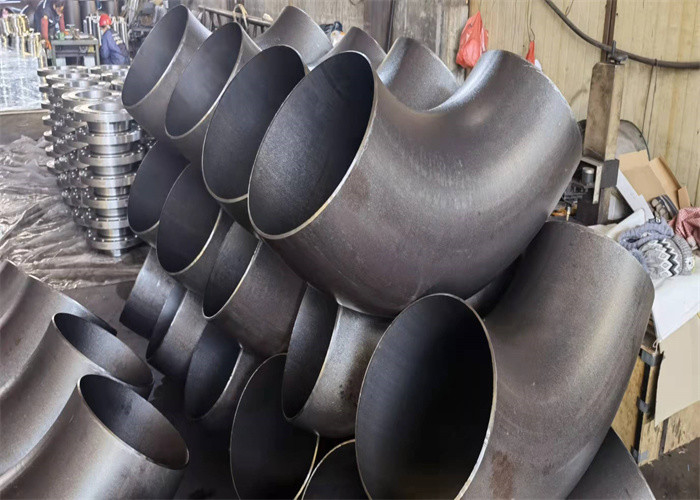

أصيلة ASTM A234 WPB الكوع الأسود متساوي الشكل 6 بوصة

تجهيزات أنابيب الصلب الكربوني ASTM A234 WPB مواسير الكوع غير الملحومة اللحام بعقب اللحام

كوع اللحام التناكبي مصنوع من الضغط الساخن للفولاذ أو الكوع بالطرق ، وشكل توصيله هو اللحام التناكبي للكوع والأنبوب الفولاذي مباشرة.الكوع مقسمًا وفقًا لنصف قطر الانحناء ، ويمكن تقسيمه إلى كوع نصف قطر طويل وكوع نصف قطر قصير ؛مقسومًا على مستوى الضغط إلى حوالي سبعة عشر ، ويكون الأنبوب القياسي الأمريكي هو نفسه ، وهو أكثر أنواع الأنابيب STD شيوعًا والأنابيب XS استخدامًا ؛وفقًا لزاوية نقاط الانحناء ، هناك 45 درجة من كوع اللحام التناكبي ، والكوع 90 درجة والكوع 180 درجة وزوايا مختلفة أخرى ؛مقسومة على المواد: الكربون الصلب وسبائك الصلب والفولاذ المقاوم للصدأ.

تصنيف الأكواع الملحومة بعقب:

(1) يمكن تقسيم الكوع الملحوم التناكبي إلى كوع لحام بعقب نصف قطر طويل وكوع لحام بعقب قصير نصف قطر وفقًا لنصف قطر الانحناء.نصف قطر انحناء الكوع الملحوم بعقب نصف قطر طويل يساوي 1.5 مرة القطر الخارجي للأنبوب ، أي R = 1.5D.نصف قطر انحناء الكوع الملحوم بعقب قصير يساوي القطر الخارجي للأنبوب ، أي R = 1D.D هو قطر الكوع الملحوم بعقب و R هو نصف قطر الانحناء.إذا لم يكن هناك وصف خاص ، يكون الاختيار العام هو 1.5D كوع.

(2) إذا تم تقسيم مستوى الضغط إلى حوالي سبعة عشر ، وكان الأنبوب القياسي الأمريكي هو نفسه: Sch5s ، Sch10s ، Sch10 ، Sch20 ، Sch30 ، Sch40s ، STD ، Sch40 ، Sch60 ، Sch80s ، XS ؛Sch80 ، و Sch100 ، و Sch120 ، و Sch140 ، و Sch160 ، و XXS ، وهي واحدة من أكثر أنواع الأمراض المنقولة بالاتصال الجنسي شيوعًا والأكثر استخدامًا.

(3) وفقًا لزاوية الكوع ، يوجد كوع لحام بعقب 45 درجة ، كوع لحام بعقب 90 درجة وكوع لحام بعقب 180 درجة وكوع زاوية أخرى مختلفة.

(4) المواد: الكربون الصلب وسبائك الصلب والفولاذ المقاوم للصدأ.

كيف يتم تشكيل الكوع الملحوم بعقب؟

1. الطريقة: استخدام آلة ضغط الحدادة ستكون في نهاية الأنبوب أو يجب تسريع جزء منه ، بحيث يكون الكوع الملحوم الخارجي ، شائع الاستخدام مع آلة التأرجح الدوارة ، نوع قضيب التوصيل ، نوع الأسطوانة.

2. طريقة الدرفلة: بشكل عام بدون مغزل ، مناسبة لأنبوب الجدار السميك داخل الحافة المستديرة.يتم وضع القلب في الأنبوب ، ويتم ضغط الأسطوانة الخارجية بواسطة الأسطوانة لاستخدامها في معالجة الحافة المستديرة.

3. طريقة الختم: على الثقب ذو النواة المستدقة ، يتم توسيع نهاية الأنبوب إلى الحجم والشكل المطلوبين.

4. طريقة الانحناء: هناك ثلاثة أنواع من الطرق الشائعة الاستخدام ، طريقة تسمى طريقة التمدد ، طريقة أخرى تسمى طريقة الختم ، طريقة الأسطوانة الثالثة ، 3-4 و 2 ، الأسطوانة الثابتة ، تعديل الأسطوانة ، ضبط مسافة الأسطوانة الثابتة ، المنتج النهائي هو أنبوب عازمة.

5. الطريقة: يتم وضع واحد في أنبوب مطاطي ، مع لكمة ضغط فوق تشكيل انتفاخ الأنبوب ؛هناك طريقة أخرى وهي الانتفاخ الهيدروليكي في الأنبوب الأوسط ، وملء السائل ، وضغط السائل في أسطوانة الأنبوب على شكل إنتاج الأنبوب المموج مع أكثر هذه الطريقة.

عادةً ما يتم لحام الكوع الملحوم في موقع بناء خط الأنابيب ، والذي يرجع إلى معايير اللحام المختلفة لأنواع مختلفة من خطوط الأنابيب ، ويلزم اللحام في الموقع وفقًا لدرجة اللحامات في خط الأنابيب.يوجد خط لحام في كوع اللحام التناكبي.

يتم الانتهاء من الكوع في عملية اللحام وفقًا للحالة الفعلية للبيئة الخارجية أو معالجة الصدأ أو التآكل في خطوط الأنابيب ، من أجل تجنب الكوع في تآكل اللحام أو التآكل الناجم عن قصر العمر الافتراضي للكوع.

الكوع قبل اللحام ، كوع اللحام لتجنب التشوه ، تهتم المجموعة الكاملة على جانبي الكوع بنهايات البلاط ، معززة بلوحة قوس من الفولاذ المقاوم للصدأ والعارضة.وفقًا لطرق اللحام التقليدية ، تحتاج إلى لحام الأرجون ، مع الأخذ في الاعتبار تكلفة اللحام والخصر الصغير للقطر الأكبر ، والأرجون صعب ، وشامل العوامل المذكورة أعلاه في اللحام عن طريق اللحام الداخلي والخارجي واللحام بشكل متماثل ، مما يحل مشكلة الأرجون ، و الشكل أيضا جيد جدا.تكنولوجيا اللحام لحام البقعة بالأرجون هي A022 ، وسلك اللحام هو HOOCr21Nil0.يستخدم لحام الأرغون القوسي في الطبقة السفلية.قبل عملية اللحام ، قم بتنظيف الطباشير في نطاق 100 مم من الجانبين الأيسر والأيمن من خط اللحام لمنع التصاق الترشيش على سطح الأنبوب ، واعتماد تيار صغير قبل عملية اللحام.متعدد الطبقات ، متعدد القطع ، لحام مستمر.بشكل عام بعد اللحام ، تم صقل مفاصل اللحام وسطح الكوع الملحوم بالرش على الوسادة النهائية قبل اللحام ، والاختبار غير المدمر ، والسطح الداخلي والخارجي للحام.التخليل والتخميل بعد نقل الكوع إلى موقع التركيب ، الموقع خلف أعمال التركيب.
